คำอธิบาย

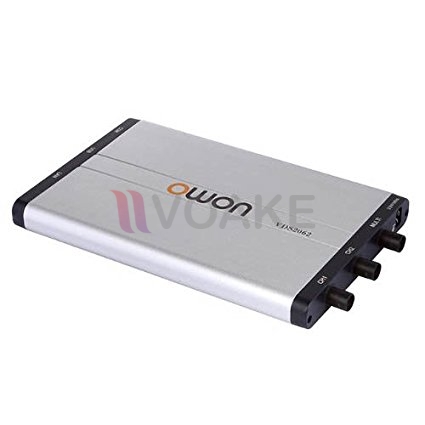

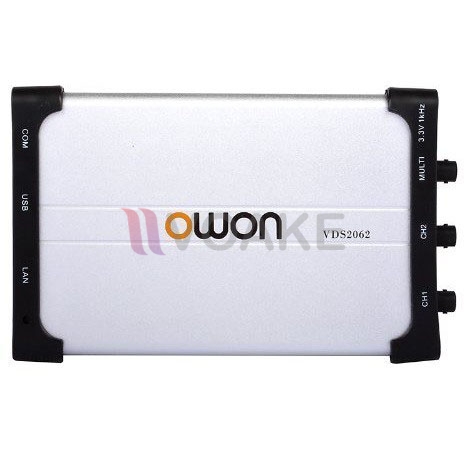

คุณสมบัติของ USB ออสซิลโลสโคป OWON VDS2062 60MHz (2+1CH)
- แบนด์วิดธ์ 60MHz
- ออสซิลโลสโคปแบบ 2+1 แชนแนล
- Sample Rate 500MSa/s
- Record Length 10M
- Rise Time ≤5.8 ns
- Input Impedance 1MΩ±2%，in parallel with10pF±5pF
- Channels Isolation 50Hz : 100 : 1, 10MHz : 40 : 1
- แสดงผล FFT หรือ r X-Y และรูปคลื่น บนหน้าจอเดียวกัน
- ตัวเครื่องบางเป็นพิเศษ พกพาสะดวก
- เชื่อมต่อกับคอมพิวเตอร์ผ่าน USB 2.0 และ LAN
- พร้อม CD ซอฟต์แวร์
ข้อมูลทางเทคนิค
| รุ่น | VDS1022I | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||
| แบนด์วิดธ์ | 25MHz | 60MHZ | 100MHZ | |||||
| แชนแนล | 2+1(multi) | 4+1 (multi) | 2+1 (multi) | 4+1 (multi) | ||||
| Sample Rate | 100MS/s | 500MSa/s | 1GSa/s | |||||
| Horizontal Scale (s/div) | 5ns/div～100s/div, step by 1～2～5 |
2ns/div~100s/div, step by 1～2～5 |
||||||
| Rise Time | ≤14ns | ≤5.8 ns | ≤3.5 ns | |||||
| Record Length | 5K | 10M | 5M | 10M | 5M | |||
| Input Coupling | DC AC GND | |||||||
| Input Impedance | 1MΩ±2%，in parallel with10pF±5pF | |||||||
| Channels Isolation | 50Hz : 100 : 1, 10MHz : 40 : 1 | |||||||
| Max Input Voltage | 400V (PK – PK) (DC+AC, PK – PK) |
40V (PK – PK) (DC+AC, PK – PK) |
||||||
| DC Gain Accuracy | ±3% | |||||||
| DC Accuracy | Average≥16: ±(3% reading + 0.05div) for △T | |||||||
| Probe Attenuation Factor | 1X, 10X, 100X, 1000X | |||||||
| LF Respond (AC, -3dB) | ≥10Hz (at input, AC coupling, -3dB) | |||||||
| Sampling Rate/ Relay Time Accuracy |
150ps | |||||||
| Interpolation | sin(x) / x | |||||||
| Interval (△T) Accuracy (full bandwidth) |
Single: ± (1 interval time + 100ppm × reading + 0.6ns), Average >16: ±(1 interval time + 100ppm × reading + 0.4ns) |
|||||||
| Vertical Resolution (A/D) | 8 bits resolution (2 channels simultaneously) | |||||||
| Vertical Sensitivity | 5mV/div～5V/div | |||||||
| Trigger Type | Edge, Pulse, Video, Slope, Alternate | |||||||
| Trigger Mode | Auto, Normal, Single | |||||||
| Trigger Level | ±5 divisions from screen center | |||||||
| Acquisition Mode | Sample, Peak Detect, and Average | |||||||
| Line / Field Frequency (video) | NTSC, PAL, and SECAM standard | |||||||
| Cursor Measurement | △V, and △T between cursors | |||||||
| Automatic Measurement | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
|||||||
| Waveform Math | ＋, －, ×, ÷, FFT | |||||||
| Lissajou’s Figure | Bandwidth | full bandwidth | ||||||
| Phase Difference |
±3 degrees | |||||||
| Communication Interface | USB 2.0 | USB 2.0, LAN (optional) | ||||||
| Multi-function Interface |
Signal Type | synchronized input / output, Pass / Fail , external trigger input | ||||||
| Level Standard | TTL | |||||||
| แหล่งพลังงาน | 5.0V/1A | |||||||
| กินไฟ | ≤1.5W | ≤5W | ||||||
| น้ำหนัก (W × H × D) | 170 × 120 × 18 (mm) | 190 × 120 × 18 (mm) | ||||||
| น้ำหนัก | 0.26 กิโลกรัม | 0.30 kg | ||||||
ภายในกล่องประกอบด้วย
- CD ซอฟต์แวร์
- คู่มือการใช้งาน
- สาย USB
- โพรบ (Probe)
- Probe Adjust
- Silicon Gel Case
- สายไฟ
- Adapter
รีวิว
ยังไม่มีบทวิจารณ์
